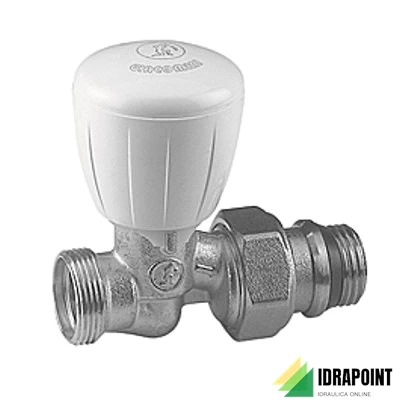

Le valvole per radiatori della serie TG presentate nel documento sono valvole micrometriche termostatizzabili utilizzate per il controllo del flusso di acqua e soluzioni glicolate in impianti di riscaldamento. Di seguito, fornirò un riepilogo tecnico dettagliato delle caratteristiche e specifiche tecniche di questi prodotti:
1. Codici e Dimensioni:
- R432X032: Attacco 3/8" x 16, dimensioni H 79mm, I 51mm, J 17mm, L 74mm, M 42mm, W 30mm.
- R432X033: Attacco 1/2" x 16, dimensioni simili a R432X032.
- R432X034: Attacco 1/2" x 18, dimensioni simili a R432X032.
- R432EX037: Attacco 1/2" x 3/4"Eurocono, dimensioni simili a R432X032.
2. Materiali:
- Corpo e componenti principali in ottone UNI EN 12165 CW617N.
- Asta di comando monoblocco in acciaio inox.
- Volantino manuale in ABS.
- Tenute in EPDM.
3. Caratteristiche Idrauliche:
- Utilizzo con acqua e soluzioni glicolate (massimo 30%).
- Campo di temperatura: 5÷110 °C.
- Pressione massima di esercizio: 16 bar con volantino manuale; 10 bar con teste termostatiche.
- Pressione differenziale massima con teste termostatiche: 1,4 bar per attacchi 3/8" e 1/2".
4. Caratteristiche Tecniche:
- Le valvole dispongono di una regolazione micrometrica termostatizzabile.
- Possono essere utilizzate con adattatori per tubi in rame, plastica o multistrato.
- Disponibili in varie finiture e con diversi tipi di manopola.
- Le valvole sono progettate per garantire un controllo preciso del flusso.
5. Curva di Portata:
- Le valvole presentano diverse posizioni di regolazione micrometrica con valori di Kv specifici per ciascuna posizione.
- Le curve di portata sono indicate per ciascun modello di valvola in relazione alle diverse teste termostatiche disponibili.
In sintesi, le valvole per radiatori della serie TG sono progettate per offrire un controllo accurato del flusso in impianti di riscaldamento, garantendo prestazioni ottimali e facilità d'installazione. Le informazioni fornite nel documento consentono agli installatori e ai tecnici specializzati di selezionare e utilizzare correttamente questi prodotti in base alle specifiche esigenze dell'impianto idraulico.
