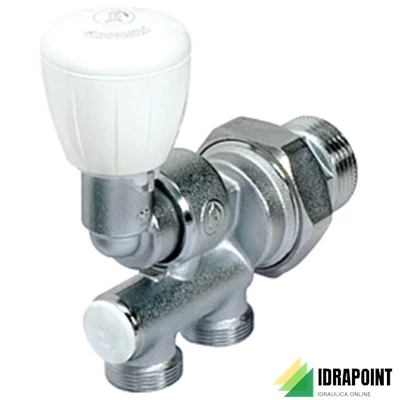

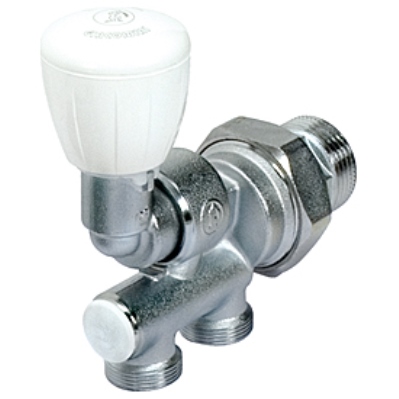

La valvola micrometrica termostatizzabile R304T è progettata per essere utilizzata in impianti idraulici monotubo o bitubo, manuali o termostatici. Ecco un riepilogo tecnico dettagliato dei dati e delle caratteristiche principali:
Dati Tecnici:
- Campo di temperatura: 5÷110 °C
- Pressione massima di esercizio: 10 bar
- Pressione max. differenziale per installazioni bitubo (flusso ordinario): 1,4 bar
- Percentuale di alimentazione al radiatore in applicazione monotubo: 47% con volantino manuale, 33% con testa termostatica
- Interasse: 35 mm per adattatore base 16, 50 mm per adattatore base 18
Applicazione Monotubo:
- Per l'utilizzo in versione monotubo, è necessario intervenire con una chiave a brugola per aprire completamente il by-pass.
- Il funzionamento ottimale richiede che il fluido entri nella valvola dall'attacco più vicino al corpo scaldante.
Applicazione Bitubo:
- Per l'utilizzo in versione bitubo, è necessario chiudere il detentore esterno per impedire il by-pass del fluido nella valvola.
- Il funzionamento ottimale richiede che il fluido entri nella valvola dall'attacco più vicino al corpo scaldante.
Caratteristiche Principali:
- La valvola può essere utilizzata sia in versione monotubo che bitubo grazie al doppio detentore incorporato.
- La testa termostatica può essere orientata per installazioni a destra o sinistra del corpo scaldante.
- La conformazione interna del corpo consente l'entrata del flusso indifferentemente dai due attacchi in particolari condizioni.
Istruzioni per l'installazione della sonda:
- È possibile installare la testa termostatica in modo trasversale rispetto al corpo scaldante in spazi ridotti.
- È possibile montare diverse teste termostatiche con facilità.
Perdite di Carico:
- Sono forniti dati sulle perdite di carico per entrambe le versioni (monotubo e bitubo) in diverse condizioni di apertura del detentore.
Dimensioni e Parti di Ricambio:
- Sono disponibili kit di parti di ricambio per diverse dimensioni e tipologie di valvole.
Altre Informazioni:
- Ulteriori dettagli tecnici e contatti per assistenza sono disponibili sul sito web del produttore.
