Informazioni dettagliate sui prodotti per impianti idraulici, in particolare un sistema camino doppia parete rigido con condotto fumi in plastica e parete esterna in rame, conforme alla norma EN 14471.
1. Designazione del prodotto:
- Sistema camino doppia parete rigido con condotto fumi in plastica e parete esterna in rame.
- Diametri disponibili: Ø 80/100 e Ø 125/130.
2. Caratteristiche Tecniche:
- Temperatura massima: T120, 120 °C.
- Pressione massima: P1, 200 Pa.
- Condensa: Uso a umido per combustibili gassosi/liquidi.
- Corrosione: Protezione non combustibile.
- Distanza materiali infiammabili: O10, 10 mm.
- Posizionamento: Uso interno/esterno.
- Reazione al fuoco: Scarsa proprietà di reazione alla fiamma.
3. Applicazioni:
- Installazione esterna per caldaie a condensazione.
4. Materiali:
- Guarnizione in EPDM conforme a UNI EN 14241-1.
- Materiali: Rame e Polipropilene.
5. Perdite di Carico:
- Tubo rigido 1 m: Ø80/100 - 4 Pa, Ø125/130 - 3 Pa.
- Curva 45°: Ø80/100 - 5 Pa, Ø125/130 - 4 Pa.
6. Peso e Carico Meccanico:
- Tubo rigido: Ø80/100 - 2.16 kg/m, Ø125/130 - 2.90 kg/m.
- Altezza massima supportata: 30 m.
7. Componenti e Accessori:

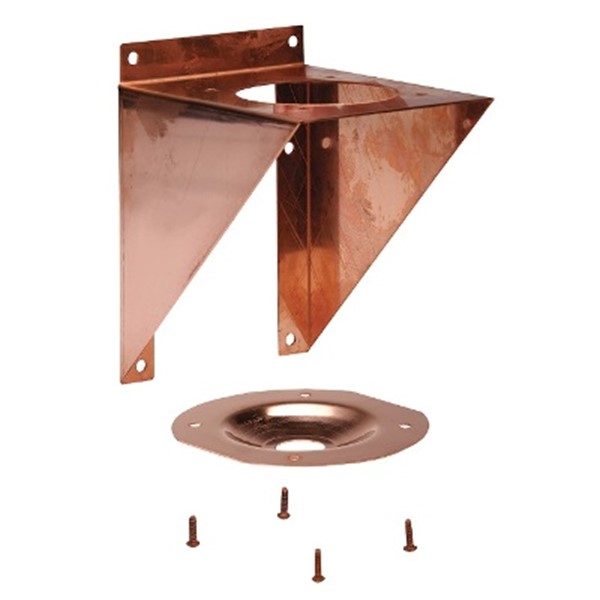

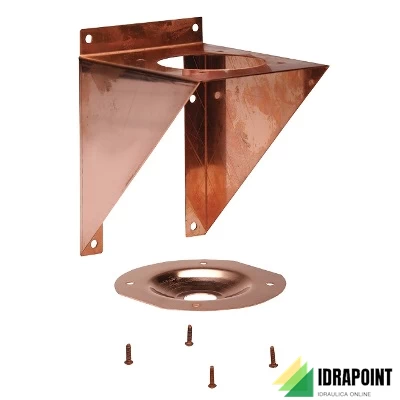

- Terminali a tetto, calotte superiori, tegole, tubi, curve, raccordi a T, adattatori, supporti a muro, collari di fissaggio, anelli per serraggio.
8. Documentazione:
- DoP, Libretto istruzioni, Catalogo disponibili online.
In generale, il sistema offre una soluzione completa per l'installazione di camini a doppia parete per caldaie a condensazione, con materiali di qualità e accessori specifici per garantire sicurezza, efficienza e durata nel tempo. Sono forniti dettagli tecnici precisi per facilitare la progettazione e l'installazione corretta del sistema.
