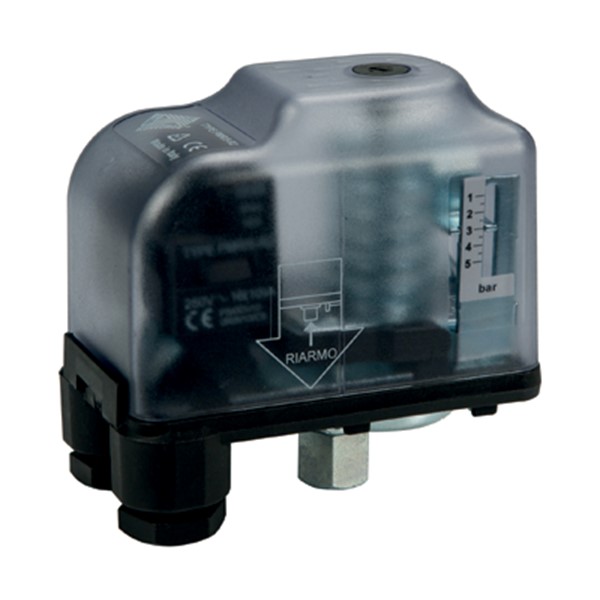

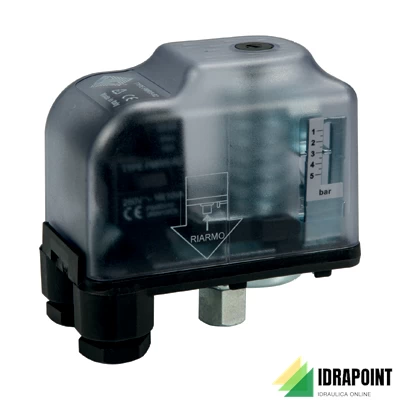

Informazioni dettagliate sul pressostato di minima a riarmo manuale K374Y002, utilizzato per l'interruzione dell'apporto di calore proveniente dal generatore termico quando la pressione minima dell'impianto raggiunge una soglia predefinita.
Descrizione del Prodotto:
- Modello: K374Y002
- Applicazione: Componenti per centrale termica
- Tipo: Pressostato di minima a riarmo manuale
- Funzione: Interruzione dell'apporto di calore al raggiungimento di una pressione minima dell'impianto
- Versioni e Codici: K374Y002 con attacco 1/4”F e campo di regolazione 0,5÷1,7 bar
- Certificazioni: Conforme alla direttiva “PED” 2014/68/UE e marcatura CE
- Dimensioni: 104x100x60 mm (LxHxP)
- Campo di Temperatura del Fluido: 20÷110 °C
- Pressione Massima di Esercizio: 5 bar
- Corrente Nominale: 16 A (carico resistivo) / 10 A (carico induttivo)
- Tensione Massima: 250 V, 50/60 Hz
- Grado di Protezione: IP44
Funzionamento e Utilizzo:
- Intervento del Dispositivo: L'apertura dei contatti elettrici causa l'arresto del generatore termico quando la pressione raggiunge il valore minimo impostato.
- Riarmo: L'impianto può essere riattivato mediante il pulsante di riarmo quando la pressione supera di 0,5 bar il valore di taratura.
- Impiego: Evitare di utilizzare il pressostato in condizioni di temperatura ambiente superiori a 50 °C, temperatura del liquido superiore a 110 °C, con acqua non pulita o in ambienti corrosivi.
- Installazione: Deve essere eseguita da personale qualificato. Il pressostato deve essere installato congiuntamente ad altri dispositivi di sicurezza per limitare la pressione e la temperatura.
Collegamenti elettrici:
- Il pressostato dispone di due contatti elettrici isolati, normalmente aperti.
- I contatti si chiudono quando la pressione minima di blocco viene raggiunta.
Taratura e Manutenzione:
- Taratura: Il valore di pressione minima è preimpostato in fabbrica a 0,9 bar e può essere regolato manualmente.
- Messa in Servizio: Dopo l'installazione, sigillare la vite di regolazione per evitare manomissioni.
- Manutenzione: Eseguire controlli visivi annuali e verifiche periodiche dei contatti e delle perdite d'acqua.
Avvertenze e Normative:
- È necessario seguire scrupolosamente le normative e le norme di buona tecnica esistenti.
- Qualsiasi modifica al prodotto deve essere autorizzata per iscritto.
Per ulteriori informazioni, è possibile consultare il sito web del produttore o contattare il servizio tecnico indicato nel documento.
Spero che questo riassunto dettagliato sia di aiuto per un installatore o tecnico specializzato. Fammi sapere se hai bisogno di ulteriori chiarimenti o dettagli specifici.
Descrizione del Prodotto:
- Modello: K374Y002
- Applicazione: Componenti per centrale termica
- Tipo: Pressostato di minima a riarmo manuale
- Funzione: Interruzione dell'apporto di calore al raggiungimento di una pressione minima dell'impianto
- Versioni e Codici: K374Y002 con attacco 1/4”F e campo di regolazione 0,5÷1,7 bar
- Certificazioni: Conforme alla direttiva “PED” 2014/68/UE e marcatura CE
- Dimensioni: 104x100x60 mm (LxHxP)
- Campo di Temperatura del Fluido: 20÷110 °C
- Pressione Massima di Esercizio: 5 bar
- Corrente Nominale: 16 A (carico resistivo) / 10 A (carico induttivo)
- Tensione Massima: 250 V, 50/60 Hz
- Grado di Protezione: IP44
Funzionamento e Utilizzo:
- Intervento del Dispositivo: L'apertura dei contatti elettrici causa l'arresto del generatore termico quando la pressione raggiunge il valore minimo impostato.
- Riarmo: L'impianto può essere riattivato mediante il pulsante di riarmo quando la pressione supera di 0,5 bar il valore di taratura.
- Impiego: Evitare di utilizzare il pressostato in condizioni di temperatura ambiente superiori a 50 °C, temperatura del liquido superiore a 110 °C, con acqua non pulita o in ambienti corrosivi.
- Installazione: Deve essere eseguita da personale qualificato. Il pressostato deve essere installato congiuntamente ad altri dispositivi di sicurezza per limitare la pressione e la temperatura.
Collegamenti elettrici:
- Il pressostato dispone di due contatti elettrici isolati, normalmente aperti.
- I contatti si chiudono quando la pressione minima di blocco viene raggiunta.
Taratura e Manutenzione:
- Taratura: Il valore di pressione minima è preimpostato in fabbrica a 0,9 bar e può essere regolato manualmente.
- Messa in Servizio: Dopo l'installazione, sigillare la vite di regolazione per evitare manomissioni.
- Manutenzione: Eseguire controlli visivi annuali e verifiche periodiche dei contatti e delle perdite d'acqua.
Avvertenze e Normative:
- È necessario seguire scrupolosamente le normative e le norme di buona tecnica esistenti.
- Qualsiasi modifica al prodotto deve essere autorizzata per iscritto.
Per ulteriori informazioni, è possibile consultare il sito web del produttore o contattare il servizio tecnico indicato nel documento.
Spero che questo riassunto dettagliato sia di aiuto per un installatore o tecnico specializzato. Fammi sapere se hai bisogno di ulteriori chiarimenti o dettagli specifici.
