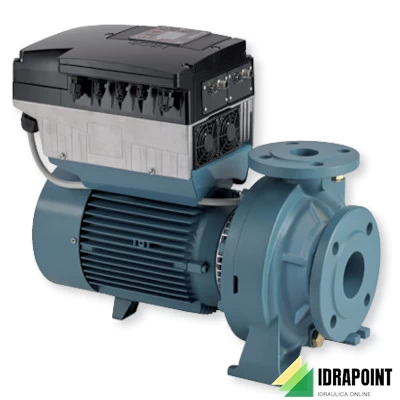

POMPA CENTRIFUGA NM TRIFASE 32/20/AB V.230/400/50

informazioni dettagliate sulle pompe centrifughe monoblocco con bocche flangiate, specificando le caratteristiche tecniche, le prestazioni e i materiali utilizzati.

1. Esecuzione delle pompe:
- Le pompe sono elettropompe centrifughe monoblocco con accoppiamento diretto motore-pompa e albero unico fino a 30 kW, con costruzione per motori normalizzati IEC.
- Corpo pompa con bocca di aspirazione assiale e bocca di mandata radiale in alto, con dimensioni principali e prestazioni secondo EN 733.
- Disponibili in versione NM(S) con corpo pompa e raccordo in ghisa, e versione B-NM(S) con corpo pompa e raccordo/coperchio in bronzo.

2. Impieghi e limiti d'impiego:
- Adatte per liquidi puliti senza parti abrasive, non aggressivi per i materiali della pompa.
- Utilizzate per approvvigionamento d'acqua, impianti di riscaldamento, condizionamento, raffreddamento, circolazione, applicazioni civili e industriali, impianti antincendio e irrigazione.
- Limiti d'impiego: temperatura liquido da -10 °C a +90 °C, temperatura ambiente fino a 40 °C, altezza di aspirazione manometrica fino a 7 m, pressione finale massima ammessa nel corpo pompa di 10 bar, servizio continuo.

3. Motore:
- Motore ad induzione a 2 poli, 50 Hz, con isolamento classe F e protezione IP 54.
- Disponibili in versioni trifase 230/400 V ±10% fino a 75 kW e 400/690 V ±10% da 4 a 75 kW.
- Classe alta efficienza IE2 per motori trifasi da 0,75 kW.
- Esecuzione secondo norme EN 60034-1 e EN 60034-30.
- Possibilità di esecuzioni speciali su richiesta, come altre tensioni, protezione IP 55, tenuta meccanica speciale, ecc.

4. Materiali:
- Componenti realizzati in ghisa, bronzo, ottone e acciaio inossidabile, con tenuta meccanica in carbone-ceramica-NBR.
- Albero in acciaio AISI 303 o AISI 430, a seconda della potenza del motore.
- Controflange in acciaio Fe 430B.

5. Campo di applicazione:
- Le pompe sono progettate per funzionare a una velocità di circa 2900 giri/min.
- Le prestazioni delle pompe sono dettagliate in termini di portata (Q) e prevalenza (H) a diverse potenze e dimensioni.

Questo riepilogo fornisce informazioni essenziali per un installatore o tecnico specializzato interessato a selezionare, installare e mantenere le pompe centrifughe monoblocco con bocche flangiate descritte nel documento.
