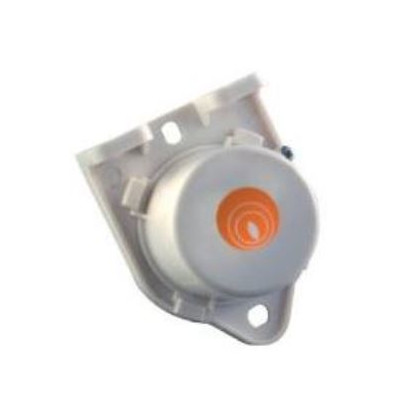

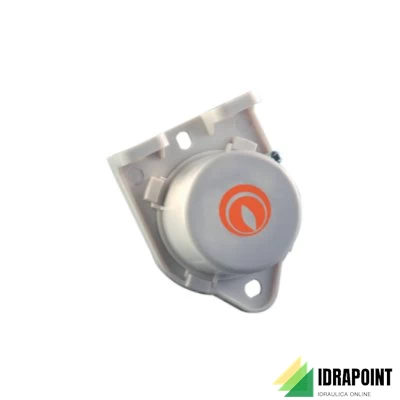

KIT SONDA ESTERNA VICTRIX PRO

La sonda esterna di temperatura per caldaie con potenza superiore a 35 kW, codice 3.015266, è progettata per essere collegata all'impianto elettrico della caldaia per regolare automaticamente la temperatura di mandata in base alla variazione della temperatura esterna. Ecco un riepilogo dettagliato delle caratteristiche e delle istruzioni per l'installazione:

Funzionamento:
- La caldaia regola la temperatura di mandata in base alla temperatura esterna e alle impostazioni effettuate sulla caldaia stessa.

Caratteristiche Generali:
- La sonda di temperatura è progettata per essere montata in ambienti esterni.
- Ha una protezione IP66 contro gli agenti atmosferici.
- Il contenitore è realizzato in materiale plastico.
- Il montaggio a parete (orizzontale o verticale) è estremamente facile con il fissaggio tramite tasselli.
- Utilizza un sensore di tipo NTC con R 25 °C di 12 k ohm.

Allacciamento Elettrico:
- La caldaia è già predisposta per l'allacciamento elettrico tramite due fili collegati ai morsetti.
- La lunghezza massima dei cavi è di 50 metri.
- La sezione dei cavi per l'applicazione orizzontale è compresa tra 0,5 e 1,5 mm2 con una guaina protettiva.
- La sezione dei cavi per l'applicazione verticale è compresa tra 0,5 e 1,5 mm2, senza la necessità di una guaina protettiva.

Istruzioni per l'Installatore:
- La sonda esterna deve essere installata sulla parete a Nord o Nord-Ovest dell'edificio, ad almeno 3 metri da terra, in una posizione protetta.
- Le figure 2 e 3 forniscono le distanze di foratura in base al tipo di installazione.
- I cavi di collegamento devono passare attraverso il passacavo in gomma sulla sonda e fissati al muro con i tasselli.
- I cavi devono essere collegati alla schedina di controllo tramite la fascetta in dotazione.
- Effettuare il collegamento elettrico dei due cavi alla morsettiera della sonda.

Specifiche del Prodotto:
- La sonda esterna di temperatura è classificata in base al Regolamento 811/2013 e fornisce un contributo all'efficienza energetica stagionale di riscaldamento d'ambiente.
- Viene fornita una descrizione delle classi e dei contributi all'efficienza energetica per le diverse configurazioni di kit sonda esterna caldaia.

In conclusione, la sonda esterna di temperatura è progettata per garantire un controllo preciso della temperatura di mandata in base alla variazione della temperatura esterna, contribuendo all'efficienza energetica complessiva del sistema di riscaldamento. È importante seguire attentamente le istruzioni per l'installazione per garantire un corretto funzionamento e una lunga durata del dispositivo.
