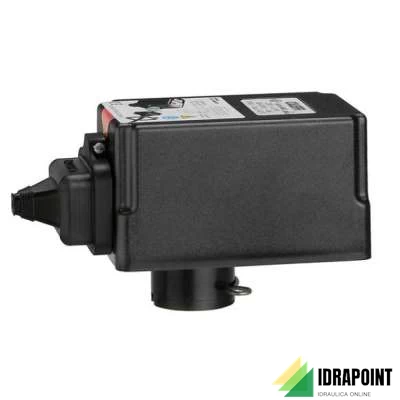

COMANDO VALVOLA DI ZONA SFERA 24 VOLTS

Riepilogo tecnico dettagliato dei dati :

Valvole di zona a sfera serie 6460:
Le valvole di zona a sfera serie 6460 svolgono la funzione di intercettare la portata di fluido vettore distribuito all’impianto, sia negli impianti di riscaldamento che in quelli di produzione di acqua calda sanitaria. Sono utilizzate soprattutto per la loro assenza di trafilamento, brevi tempi di manovra, capacità di funzionamento con pressioni differenziali elevate e basse perdite di carico.

Caratteristiche tecniche e costruttive:
- Corpo valvola: Realizzato in ottone CW617N, con sfera cromata e tenute in PTFE ed EPDM.
- Fluidi di impiego: Acqua e soluzioni glicolate fino al 50% di glicole.
- Pressione massima d’esercizio: 10 bar.
- Campo temperatura: Da -5°C a 110°C.
- Pressione differenziale massima: 10 bar.
- Attacchi: Da 1/2” a 1 1/4” M a bocchettone.

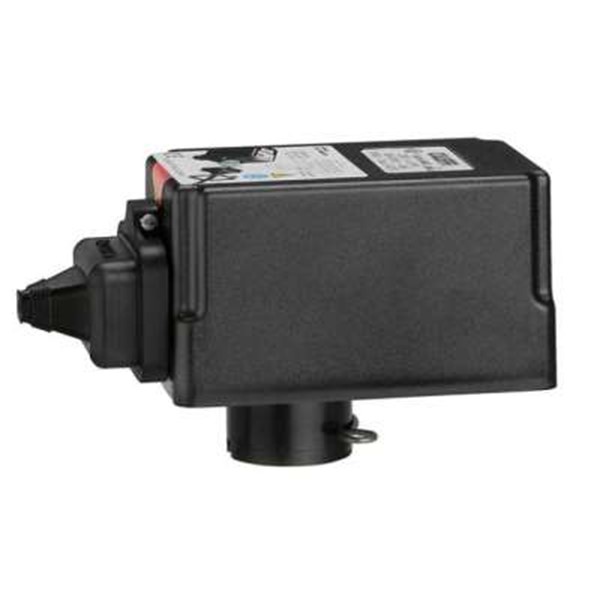

Servocomando:
- Motore sincrono: Alimentazione a 220 V o 24 V.
- Potenza assorbita: 4 VA.
- Portata dei contatti del microinterruttore: Fino a 1,3 A a 24 V.
- Classe di protezione: IP 44.
- Tempo di manovra: 50 s.
- Temperatura ambiente massima: 55°C.
- Umidità ammessa: Classe G secondo DIN 40040.
- Coppia di spunto dinamico: 9 N·m.

Particolarità costruttive:
- Collegamenti elettrici: Sistema presa-spina esterno per facilitare l’allacciamento dei cavi.
- Apertura manuale: Possibilità di apertura/chiusura manuale della valvola.
- Valvola a tre vie brevettata: Utilizzabile come valvola a pistone, semplificando l'installazione.
- Valvola a tre vie con by-pass telescopica: Permette l’accoppiamento con collettori aventi interasse principale compreso tra i 49 e i 63 mm.
- Tee di by-pass equilibrato: Utile per il collegamento della valvola di zona a tre vie con i collettori complanari.

Ugelli calibrati:
- Ugelli disponibili: U4, U6, U8 per adattarsi ai diversi tipi di collettori.
- Caratteristiche idrauliche: Grafico fornito per determinare l'ugello adatto in base alla portata e alla perdita di carico.

Questo riepilogo fornisce informazioni dettagliate sulle valvole di zona a sfera serie 6460, i relativi servocomandi e le particolarità costruttive, utili per un installatore o tecnico specializzato nell'ambito degli impianti idraulici.
