Riepilogo tecnico:
Informazioni dettagliate sui prodotti per idraulica della serie Caleffi, in particolare sulle valvole di zona a due o tre vie e sul Tee di by-pass. Di seguito sono riportate le principali caratteristiche tecniche e informazioni di installazione:
Valvole di zona:

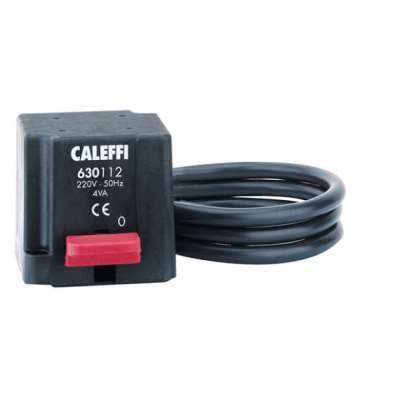

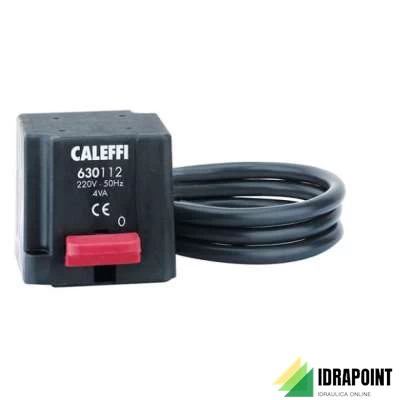

- Disponibili in due o tre vie, con servocomando elettrotermico affidabile e esente da manutenzione.
- Parti elettriche protette da doppio isolamento.
- Utilizzo in impianti di riscaldamento, produzione di acqua calda sanitaria, impianti civili ed industriali.
- Impiego per inserzione del contaore all'apertura della valvola o arresto della pompa.
- Possibilità di regolazione della temperatura ambiente e contabilizzazione del calore fornito.
- Assenza di rumorosità e perdite di carico ben definite.
- Materiali di costruzione: ottone P-Cu Zn40 Pb2.
- Pressione massima d'esercizio: 10 bar.
- Temperatura massima del fluido: 110°C.
- Temperatura minima del fluido: -5°C.
- Pressione differenziale massima: 100 kPa.
- Alimentazione elettrica: 220 V o 24 V, 50 Hz.
- Potenza assorbita: 10,5 / 2,5 VA.
- Classe di protezione: IP 44.
- Tempo di apertura: 120 ÷ 180 s.
- Tempo di chiusura: 90 ÷ 150 s.
Tee di by-pass:
- Equilibrato, con attacchi a bocchettone 1/2" - 3/4" - 1".
- Adatto per collegamento della valvola di zona.
- Utilizzo per invio o interruzione del fluido termovettore agli apparecchi utilizzatori.
Installazione:
- Rispettare il senso del flusso indicato sul corpo della valvola.
- Evitare di collegare la valvola con lo stelo rivolto verso il basso.
- Montaggio semplice della testina elettrotermica.
- Verifica del funzionamento dopo alcuni minuti dall'accensione.
- Installazione in cassette d'ispezione serie 5900 - 5901 CALEFFI per facilitare ispezione e manutenzione.
Gli schemi presenti nel documento forniscono indicazioni dettagliate sull'inserimento del contaore in parallelo con la valvola di zona, l'utilizzo del microinterruttore ausiliario e il disinserimento delle pompe quando nessuna zona è in funzione.
Queste informazioni sono fondamentali per un installatore o tecnico specializzato nell'ambito degli impianti idraulici, per garantire un corretto montaggio e funzionamento degli elementi descritti.
