Ecco un riepilogo tecnico dettagliato dei dati :

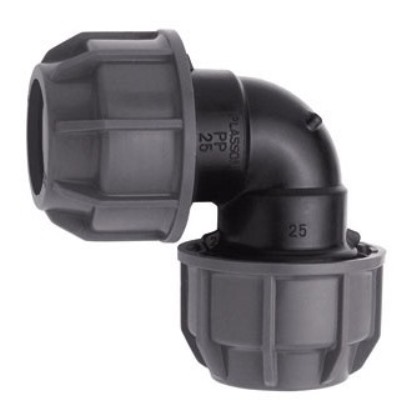

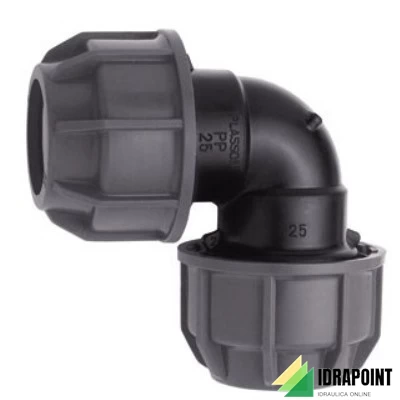

Prodotto: Gomito a 90 gradi
- Codice Prodotto: 14050
- Materiali:
- Corpo: Polipropilene Hi-grade copolimero nero (PP-B)
- Ghiera: Polipropilene Hi-grade copolimero grigio
- Guarnizioni: Gomma nitrilica nera (NBR) e gomma copolimero etilene propilene (EPDM)
- Anello di Aggancio: Poliacetale
- Anelli di Rinforzo: Inox SAE 304 sulle filettature femmina da 1.1/4” fino a 4”
- Campo d'Impiego: Idonei all’utilizzo per fluidi in pressione, irrigazione e giardinaggio
- Destinazione: Per tubi in PEBD – PE63 – PE80 – PE100
- Prescrizioni Sanitarie: Conformi a quanto richiesto dal D.M. del 06/04/2004 n° 174, idonei al convogliamento d’acqua potabile o da potabilizzare e di altri fluidi alimentari
Dati Tecnici dei Gomiti a 90 gradi:
| Codice Prodotto | Dimensione (d) | Lunghezza (A) | Larghezza (l) | Spessore (E) | Pressione Nominale (PN) | Peso (kg) |
|---|---|---|---|---|---|---|
| 140500016 | 16 | 64 | 51 | 39 | 10 | 0,050 |
| 140500020 | 20 | 57 | 43 | 42 | 10 | 0,038 |
| 140500025 | 25 | 62 | 47 | 50 | 10 | 0,059 |
| 140500032 | 32 | 75 | 56 | 61 | 10 | 0,102 |
| 140500040 | 40 | 86 | 62 | 73 | 10 | 0,164 |
| 140500050 | 50 | 104 | 74 | 92 | 10 | 0,276 |
| 140500063 | 63 | 119 | 82 | 106 | 10 | 0,442 |
| 840506075 | 75 | 179 | 135 | 132 | 10 | 1,220 |
| 840506090 | 90 | 218 | 163 | 152 | 10 | 1,940 |
| 840506110 | 110 | 294 | 196 | 181 | 10 | 3,875 |
Riferimenti Normativi:
- UNI 9561: Tubi e raccordi di materia plastica – Raccordi a compressione per giunzione meccanica per uso con tubi in pressione di polietilene per la distribuzione dell’acqua
- UNI EN 10226-1: Filettature di tubazioni per accoppiamento con tenuta sul filetto - Dimensioni, tolleranze e designazione
Questo riepilogo fornisce informazioni dettagliate sui gomiti a 90 gradi, inclusi materiali, dimensioni, pressione nominale, peso e riferimenti normativi. È importante rispettare le specifiche tecniche e normative indicate per garantire un'installazione corretta e sicura degli impianti idraulici.
